太阳能热水系统原理和组成

太阳能的利用:

         太阳能热水器是将太阳光能转化为热能的加热装置,将水从低温加热到高温,以满足人们在生活、生产中的热水使用。太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器。

工作原理:

        阳光穿过吸热管的第一层玻璃照到第二层玻璃的黑色吸热层上,将太阳光能的热量吸收,由于两层玻璃之间是真空隔热的,传热将大大减小(辐射传热仍然存在,但没有了热传导和热对流),绝大部分热量只能传给玻璃管里面的水,使玻璃管内的水加热,加热的水变轻沿着玻璃管受热面往上进入保温储水桶,桶内温度相对较低的水沿着玻璃管背光面进入玻璃管补充,如此不断循环,使保温储水桶内的水不断加热,从而达到热水的目的。

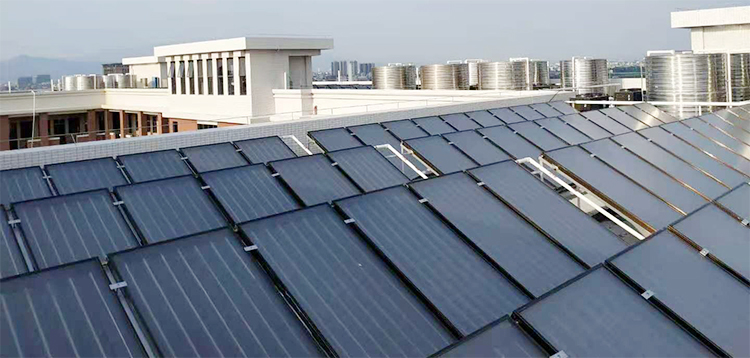

平板太阳能热水器

太阳能热水系统组成部件

1、集热器

          系统中的集热元件。其功能相当于电热水器中的电热管。和电热水器、燃气热水器不同的是,太阳

能集热器利用的是太阳的辐射热量,故而加热时间只能在太阳照射度达到一定值的时候。

           目前中国市场上最常见的是全玻璃太阳能真空集热管。结构分为外管、内管,在内管外壁镀有选择性吸收涂层。平板集热器的集热面板上镀有黑铬等吸热膜,金属管焊接在集热板上,平板集热器较真空管集热器成本稍高,近几年平板集热器呈现上升趋势,尤其在高层住宅的阳台式太阳能热水器方面有独特优势。全玻璃太阳能集热真空管一般为高硼硅3.3特硬玻璃制造,选择性吸热膜采用真空溅射选择性镀膜工艺。平板太阳能水系统

2、保温水箱

          储存热水的容器。通过集热管采集的热水必须通过保温水箱储存,防止热量损失。太阳能热水器保温水箱由内胆、保温层、水箱外壳三部分组成。水箱内胆是储存热水的重要部分,其用材料强度和耐腐蚀性至关重要。市场上有不锈钢、搪瓷等材质。保温层保温材料的好坏直接关系着保温效果,在寒冷季节尤其重要。较好的保温方式是聚氨脂整体发泡工艺保温。外壳一般为彩钢板、镀铝锌板或不锈钢板。保温水箱要求保温效果好,耐腐蚀,水质清洁。

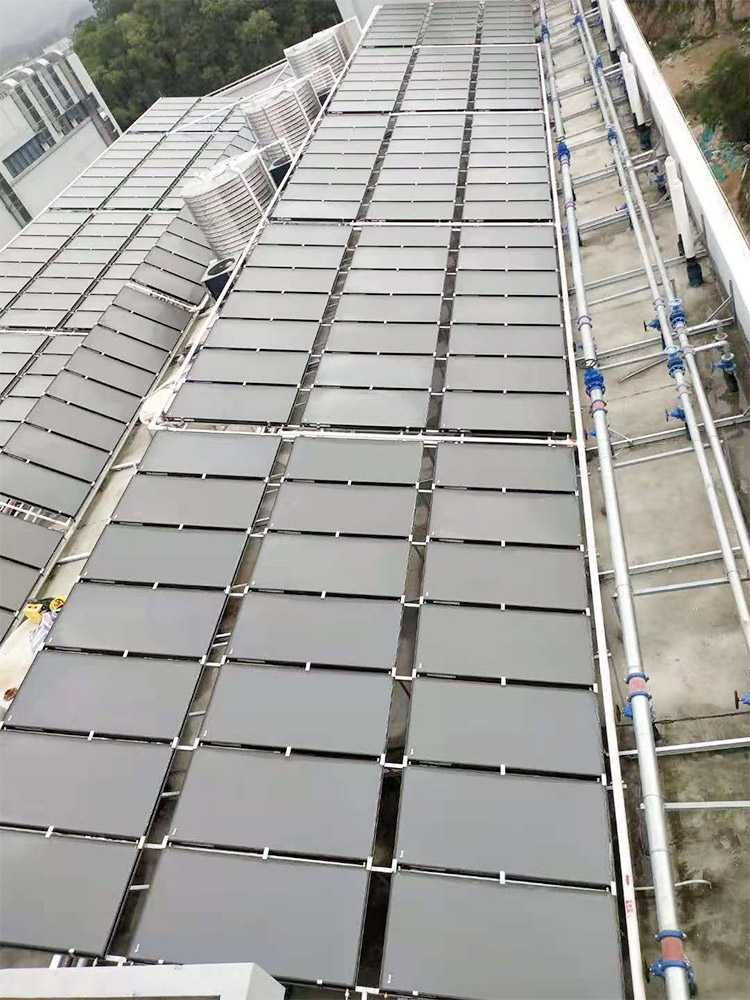

平板太阳能热水工程

3、支架

          支撑集热器与保温水箱的架子。要求结构牢固,稳定性高,抗风雪,耐老化,不生锈。材质一般为不锈钢、铝合金或钢材喷塑。

4、连接管道

         太阳能热水器是将冷水先进入蓄热水箱,然后通过集热器将热量输送到保温水箱。蓄热水箱与室内冷、热水管路相连,使整套系统形成一个闭合的环路。设计合理、连接正确的太阳能管道对太阳能系统是否能达到最佳工作状态至关重要。太阳能管道必须做保温处理,北方寒冷地区需要在管道外壁铺设伴热带,以保证用户在寒冷冬季也能用上太阳能热水。

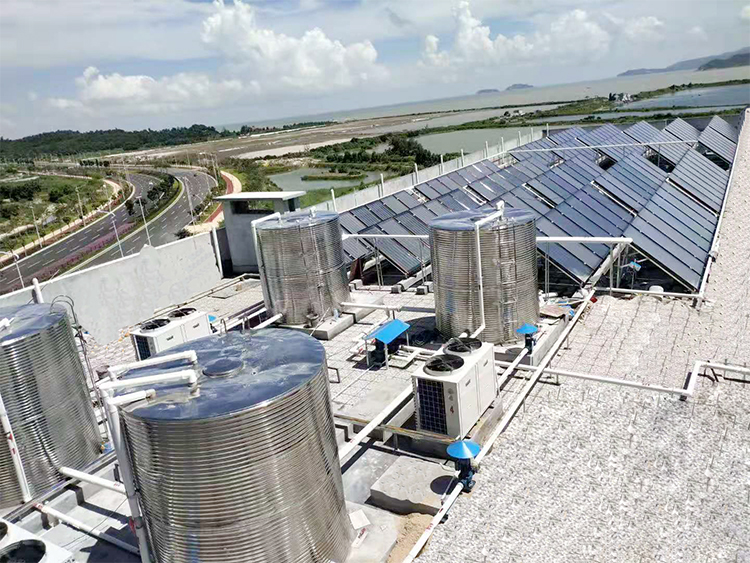

真空管太阳能热水工程

5、控制部件

          温差控制集热循环:太阳能热水地暖系统中有集热器温测器和水温感应器,集热系统吸收太阳能辐射后,集热管温度上升,当集热器温度和水箱温度水温差△t设定值时,检测系统发出指令,循环泵将中央热水器中的冷水输入集热器中,水被加热后再回到水箱中,使水箱内的水达到设定的温度。
